Kako podesiti rolice za vođenje lista tračne pile?

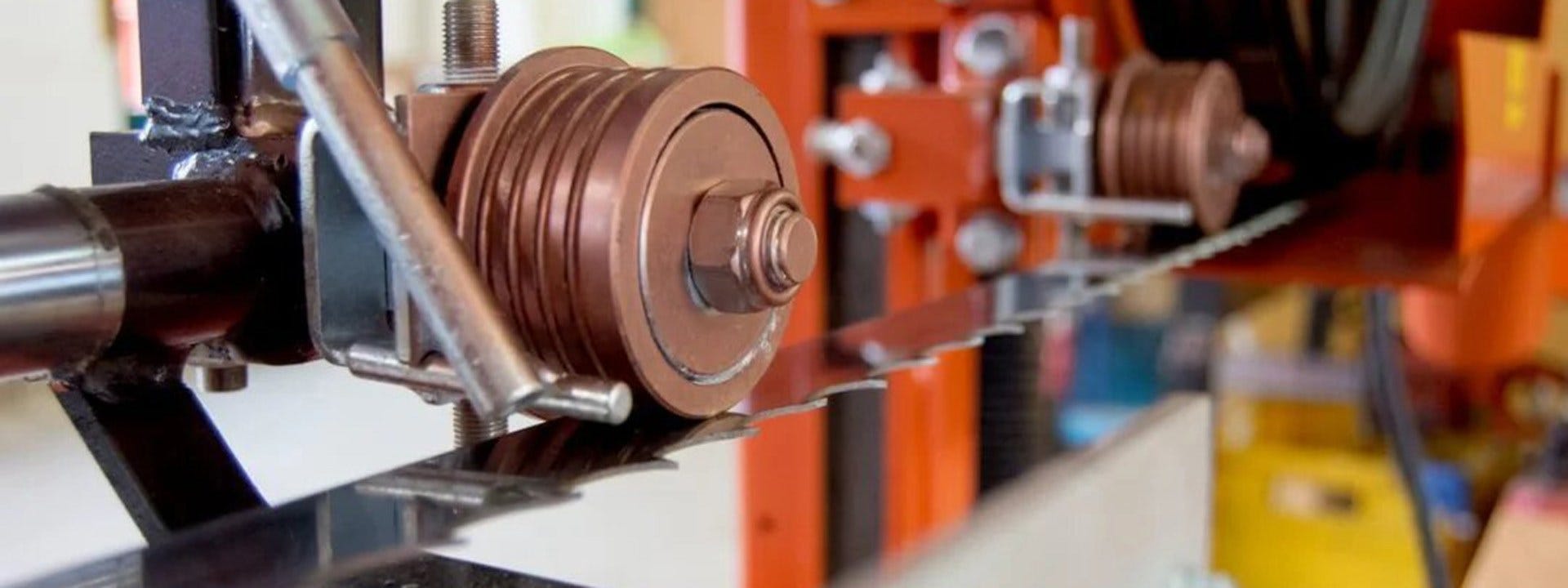

Valjci za vođenje lista tračne pile bitna su komponenta glave pilane. Wood-Mizer pilane opremljene su s dve rolice za vođenje lista tračne piel: fiksnim na pogonskoj strani i podesivom na praznoj strani glave pilane. Slijedeći upute u nastavku, možete pravilno namjestiti rolice za vođenje lista tračne pile.

Kako biste osigurali glatki proces podešavanja, koristite originalne Wood-Mizer zamjenske dijelove.

Upamtite da se podešavanje rolica za vođenje lista tračne pile mora izvršiti nakon što regulirate kotače nosioce lista tračne pile.

1. Prije podešavanja, postavite list tračne pila na koatče i zatim ispravno napnite list tračne pile

2. Postavite odgovarajući pritisak rolice na list tračne pile

• Pomoću mjerila izmjerite udaljenost između postolja pilane i ruba lista tračne pile (pretpostavimo da je visina 250 mm).
• Podesite položaj rolica tako da pritiskaju list tračne pile, smanjujući udaljenost - visinu -između lista tračne pile i postolja za 6 mm (u ovom primjeru ciljna mjera trebala bi biti 244 mm).

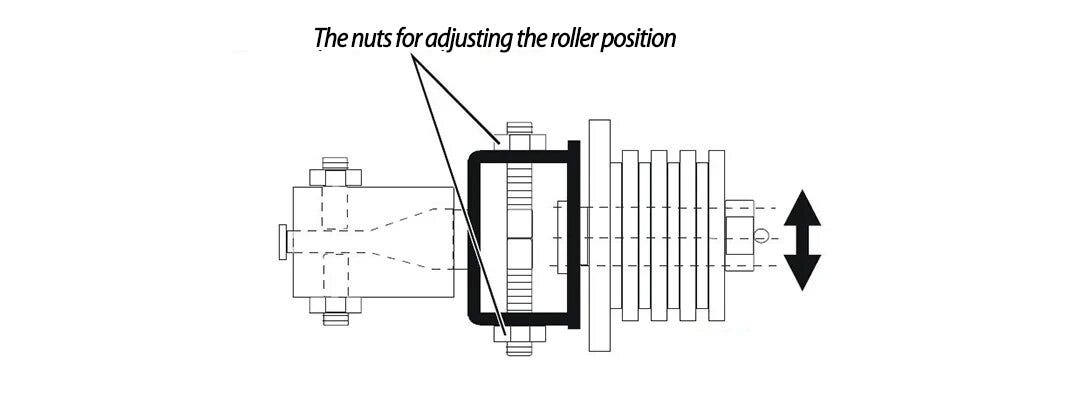

Matice za podešavanje položaja rolica

• Izvedite još jedno mjerenje kako biste provjerili postignuti otklon lista tračne pile u odnosu na postolje pilane


3. Podesite vodilice lista tračne pile u okomitoj ravnini, pazeći da list pile nije nagnut prema gore ili dolje (provjerite je li oštrica paralelna).

• Odmaknite ručicu vodilice rolica od stroja. Udaljenost do najdaljeg položaja trebala bi biti 15 mm.
• Upotrijebite poseban alat za podešavanje (isporučuje se uz svaku pilanu) tako da ga pričvrstite na lista tračne pile pored rolica za vođenje. Ovaj alat uvijek stavite između zubaca lista tračne pile. Uvjerite se da ne leži na zubu lista tračne pile i da čvrsto priliježe uz tijeo lista pile.
• Pomoću mjerne trake izmjerite udaljenost između postolja pilane i donjeg ruba alata za podešavanje.
• Pomaknite cijelu glavu pile duž postolja tako da prednji kraj postolja tako da alat bude postavljen iznad mjesta prethodnog mjerenja i ponovite postupak.
• Mjerenja moraju dati identične rezultate. Ako ne, otpustite jedan od bočnih steznih vijaka prema slici ispod.

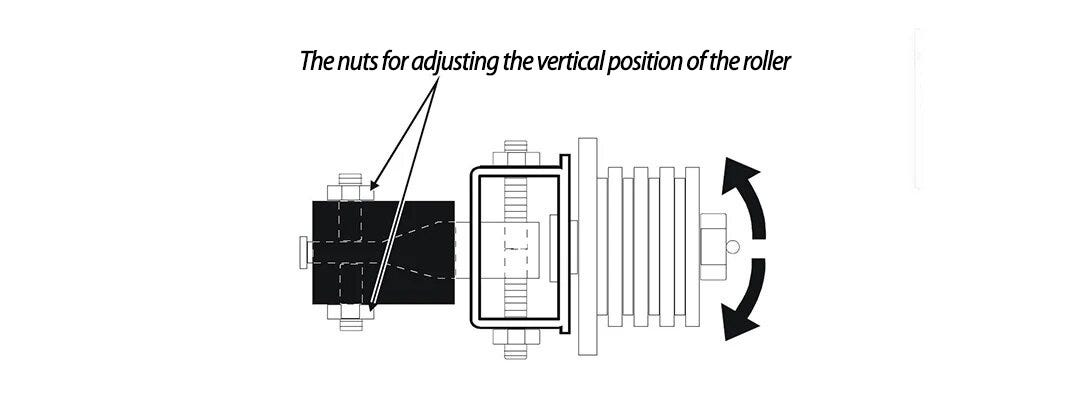

Matice za podešavanje okomitog položaja valjka

• Pomaknite glavu pile u drugom smjeru tako, da stražnji dio alata bude postavljen iznad mjerne točke i ponovite mjerenje slijedeći gornje upute.
• Mjerenje udaljenosti na stražnjem kraju alata mora odgovarati dva prethodna mjerenja. Ako se ne dogodi, podesite položaj rolice za vođenje lista tračne pile prema gornjoj slici.
• Postavite alat za podešavanje pored druge rolice za vođenje i ponovite gornji postupak.
• Nakon podešavanja ponovno provjerite je li otklon lista tračna pile u odnosu na postolje pilane 6 mm. Pokrenite pogon lista tračne pile i nakon što ga zaustavite, ponovno provjerite poravnanje vodilica.


4. Podesite udaljenost između rolica za vođenje i lista tračne pile:

• Postavite vodilicu lista tračne tako da rub valjka - prirubnica-  za vođenje bude otprilike 1,5–3,0 mm od stražnjeg ruba lista tračne pile.
• Otpustite jedan bočni i jedan gornji stezni vijak, kako biste postigli točan razmak između prirubnice rolice i lista traćne pile, kao što je prikazano na slici ispod.

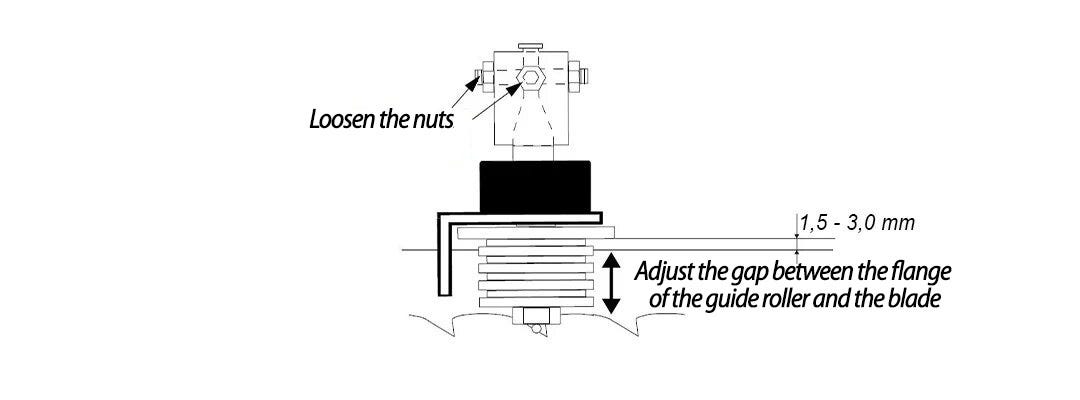

Otpustite matice; Podesite razmak između prirubnice rolice za vođenje i  lista tračne pile

• Nakon završetka podešavanja, zategnite stezne vijke i izvršite isto podešavanje na drugoj rolici za vođenje lista tračne pile.

5. Podesite vodilice lista tračne pile u vodoravnoj ravnini:

• Pomaknite vodilicu lista tračne pile kako biste je postavili u sredinu.
• Postavite alat za podešavanje u središte uz prednju površinu rolice za vođenje, kao što je prikazano na slici ispod.

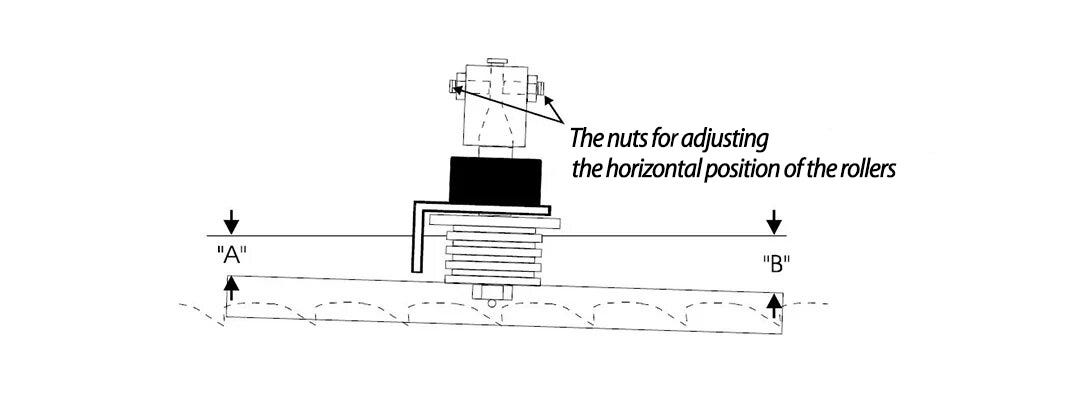

Matice za podešavanje vodoravnog položaja valjaka

• Izmjerite udaljenost od leđa lista tračne pile do alata za podešavanje (udaljenost B kao što je prikazano na slici).
• Izmjerite udaljenost između leđa tračne pile i drugog kraja alata za podešavanje (udaljenost A kao što je prikazano na slici).
• Rolica za vođenje lista tračne pile treba biti postavljena paralelno s listom tračne pile ili lagano nagnuta u vodoravnoj ravnini, kao što je prikazano na slici. Ako to nije slučaj, namjestite vodoravno poravnanje rolica pomoću bočnih steznih vijaka na vodilici.
• Provjerite poravnanje druge rolica za vođenje lista tračne pile ponavljanjem gore navedenih koraka.

Ako nakon podešavanja valjaka za vođenje oštrice i dalje postoje nepravilnosti pri piljenju, problem je najvjerojatnije povezan sa samim listom prečne pile.

***
