Kako podesiti ručicu vodilice lista tračne pile – upute i savjeti
Pravilno podešavanje poluge za vođenje lista tračne pile ključni je faktor u osiguravanju stabilnog, preciznog i ravnomjernog piljenja na tračnoj pili. U ovom članku pružamo detaljne upute za podešavanje vodilice lista pile na modelu “LT40”, koji se proizvodi od 2021., zajedno sa savjetima za održavanje i savjetima za izbjegavanje uobičajenih problema. Pogledajte ovaj vodič kako biste optimizirali rad svoje pilane!
Primarna funkcija poluge za vođenje lista pile je stabilizacija lista pile tijekom piljenja. Glava za piljenje je dizajnirana s jednom fiksnom rolicom za vođenje lista pile, dok je druga montirana na četvrtastoj poluzi za vođenje, koja je približava ili udaljava od trupca. To operateru omogućuje podešavanje udaljenosti između vodećih rolica prema širini materijala koji se obrađuje.
Važno je osigurati da tijekom piljenja rolica za vođenje ostane blizu trupca, idealno na udaljenosti od 5-10 cm. Operater kontrolira položaj rolice s upravljačke ploče pomoću prekidača.

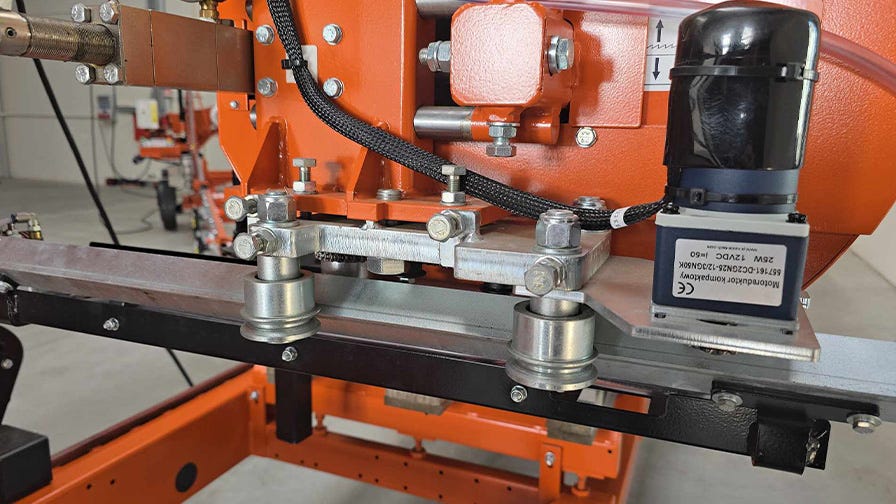

Nova vrsta vodilice lista pile također se koristi na pilani „LT40WIDE” i „LT70” sa standardnom i širokom glavom pile. Novo modificirana poluga ima pojačanu konstrukciju i jednostavno podešavanje. Baza za montažu vodilice na glavu pile je debela i čvrsta, vodilica je izgrađena na kvadratnoj šipki, vijci za podešavanje su lako dostupni, elektromotor je postavljen okomito, a rolice kraka vodilice su postavljene vodoravno.

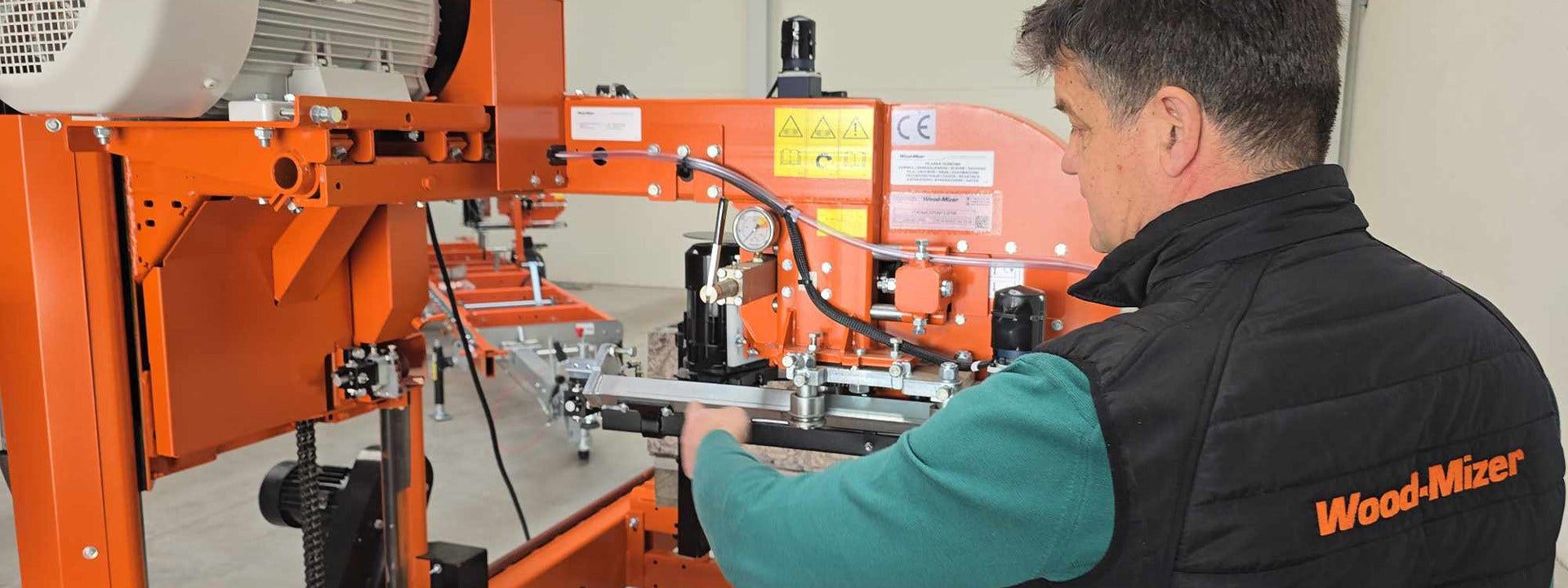

Prednost novog dizajna je lakše podešavanje. Korisnik sada ima jednostavan pristup vijcima za podešavanje vodoravno i okomito. Prije početka podešavanja potrebno je otpustiti pričvrsni vijak postolja za pričvršćivanje vodilice na glavi pile, a nakon završetka podešavanja potrebno ga je zategnuti. Zatim korisnik nastavlja s podešavanjem vodilice.
Važno! Vodilica se uvijek mora kretati paralelno s listom pile u obje ravnine. U suprotnom, to će rezultirati problemima s preciznošću rezanja, preranim trošenjem vodećih roloca i povećanim trošenjem čista pile.
Kako podesiti polugu vodilice čista pile:

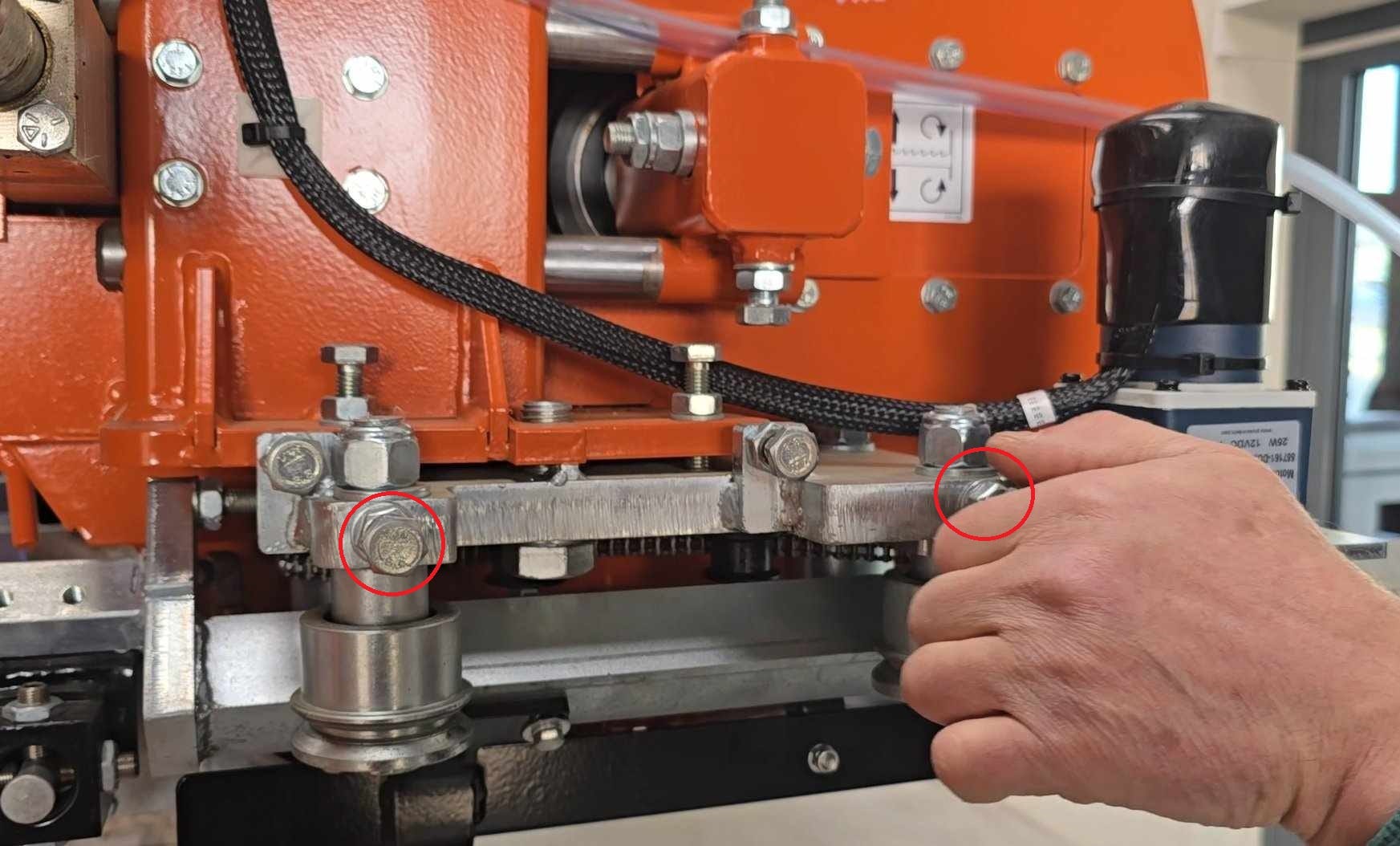

1. Prije početka podešavanja poluge za vođenje, olabavite rolice za vođenje lista pile. Rolice ne smiju vršiti pritisak na na list pile.
2. Zatim postavite čist pile i zategnite je. Važno je prilagoditi vodilicu u odnosu na zategnuti list pile. List pile postavlja osnovnu razinu od koje počinju mjerenja.
3. Okomito podešavanje: Pomaknite rolice bliže jedna drugoj—trebale bi biti na istoj razini. Izmjerite udaljenost između oštrice i fiksnog valjka za vođenje lista tačne pile, i slično, udaljenost do pomičnog valjka. Razmak (otprilike 6 mm) treba biti jednak s obje strane. Ponovite ovaj postupak s izvučenom vodilicom; udaljenost također treba ostati ista.

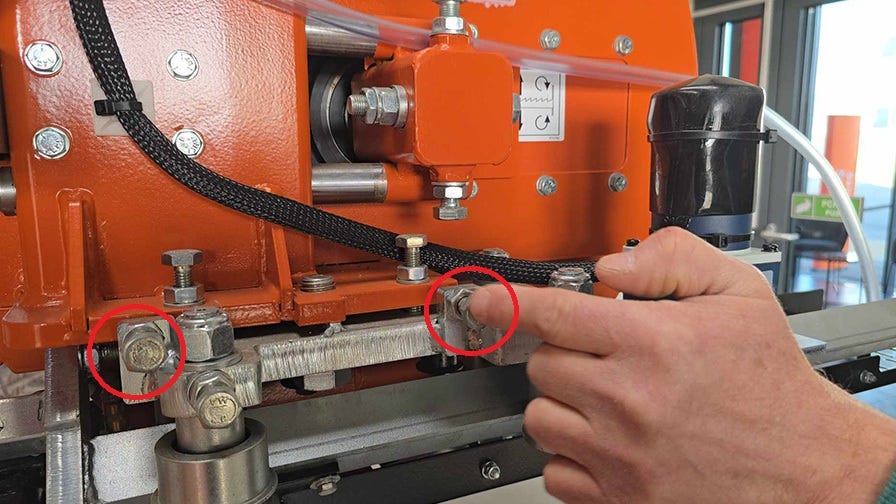

Ako se vrijednosti razlikuju, potrebna je prilagodba. Najprije otpustite donji pričvrsni vijak, a zatim upotrijebite vijke za vodoravno podešavanje. Na kraju zategnite donji sigurnosni vijak.
4. Horizontalno podešavanje: Prvo izmjerite udaljenost između lista pila i prirubnice fiksne (pasivne) roloce za vođenje lista pile. Trebao bi biti 3-4 mm. Isti razmak treba postići na pokretnoj rolici, kada se vodilica pomiče prema unutra (valjci su blizu) i kada je vodilica izvučena prema van.

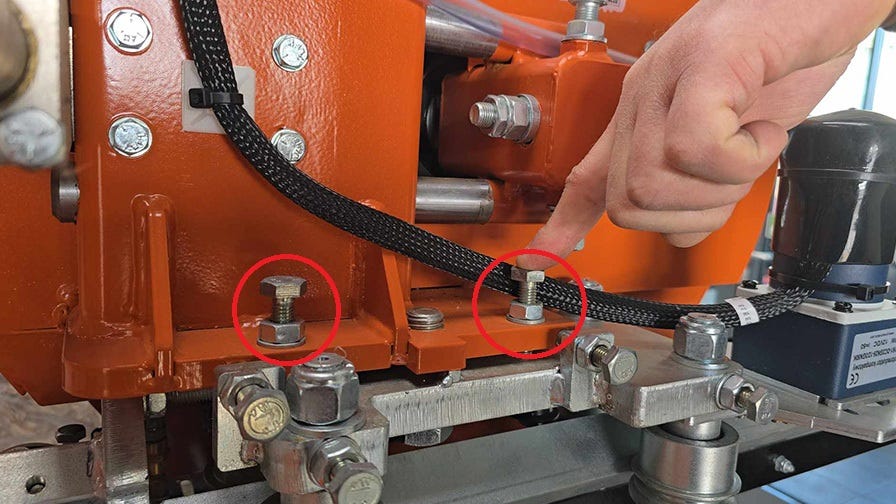

Ako se vrijednosti razlikuju, potrebna je prilagodba. Najprije otpustite donji pričvrsni vijak, a zatim upotrijebite vijke za okomito podešavanje. Na kraju zategnite donji sigurnosni vijak.
Napomena! Uvjerite se da razmak između leđa rolice za vođenje i leđa lista pile nije manji od 3 mm. Ako leđa lista pile trljaju o rub, to može uzrokovati valovitost piljenja ili pucanje lista tračne pile.
Vodeće rolice poluge za vođenje se troše tijekom rada, stoga ih treba redovito provjeravati i podešavati pomoću vijaka za podešavanje. Također se mogu pojaviti praznine, na primjer, od udarca vodilice o trupac tijekom izvlačenja ili kada glava pile priđe trupcu.
Još jedan čimbenik koji negativno utječe na pravilan rad vodećih rolic je onečišćenje, poput leda, pijeska, smole i piljevine, koje se moraju redovito uklanjati sa rolica. Vodilica također podliježe redovitom pregledu i treba je održavati čistom.
Polugu za vođenje lista tračne pile pokreće električni motor od 12 V. Četkice ovog motora treba redovito provjeravati.
Ako imate bilo kakvih pitanja ili nedoumica, obratite se korisničkoj službi Wood-Mizer.
***
